Zbieracz 2×75/110 – niezawodne połączenie dwóch linii w jeden zasilający przewód

Opis ogólny produktu

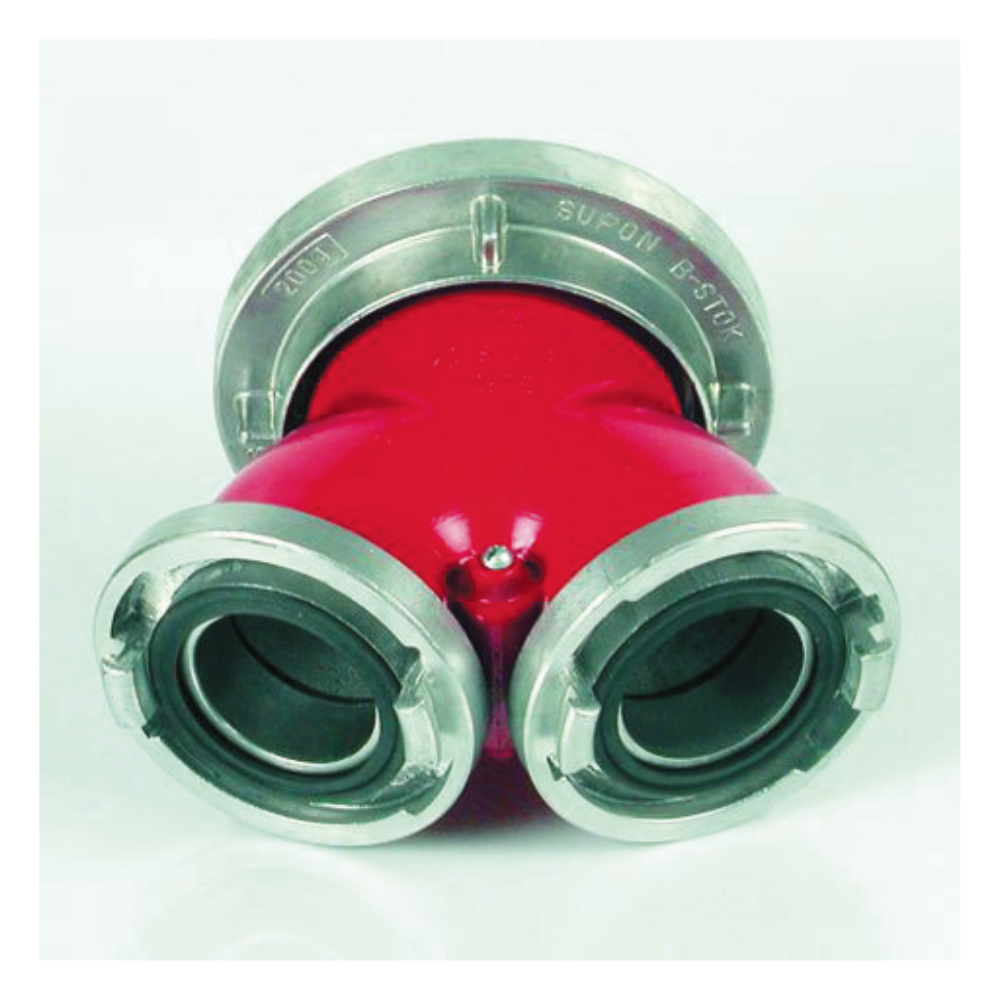

Zbieracz 2×75/110 to kompaktowe urządzenie armaturowe służące do łączenia dwóch niezależnych linii wężowych 75 mm (nasada B) w jedną linię tłoczną 110 mm (nasada A). Rozwiązanie to umożliwia równoczesne zasilanie dużych prądownic, działek wodno-pianowych lub autopomp z dwóch mniejszych źródeł, co zwiększa stabilność ciśnienia i wydajność wodną w sytuacji akcji gaśniczej. Korpus odlewany jest z wysokowytrzymałego aluminium EN AC-AlSi9Mg, następnie piaskowany i anodowany, aby zapewnić odporność na korozję, utlenianie oraz uszkodzenia mechaniczne. Wewnątrz korpusu znajduje się klapa zwrotna z gumową uszczelką EPDM, która automatycznie odcina przepływ w jednej z linii, jeżeli różnica ciśnień przekroczy określony próg – zapobiega to cofaniu się wody do źródła o niższym ciśnieniu. Całość spełnia kryteria normy PN-M-51153, a dopuszczenie CNBOP-PIB potwierdza, że zbieracz można stosować w jednostkach PSP, OSP oraz profesjonalnych instalacjach przeciwpożarowych.

Najważniejsze cechy i funkcjonalność

Konstrukcja

• Dwa wloty STORZ 75 mm (B) – współpraca z wężami W-75 lub łącznikami kątowymi, zapewnia sztywne mocowanie bez narzędzi

• Jeden wylot STORZ 110 mm (A) – wyjście do węża tłocznego W-110 lub króćca ssawnego autopompy

• Korpus z aluminium AlSi9Mg – lekki, a zarazem odporny na korozję i udar mechaniczny

• Integralna klapa zwrotna – odcina przepływ zwrotny przy różnicy ciśnień

• Powierzchnia anodowana lub lakier proszkowy – dodatkowe zabezpieczenie przed działaniem wody i pian gaśniczych

Parametry użytkowe

• Ciśnienie robocze 1,6 MPa – kompatybilne z większością motopomp i autopomp średniociśnieniowych

• Ciśnienie próbne 2,4 MPa – gwarantuje odpowiedni margines bezpieczeństwa

• Współczynnik przepływu ≥ 95 % średnicy nominalnej – minimalne straty w obrębie złączek i korpusu

• Kompaktowe wymiary – długość 240 mm, wysokość 182 mm, szerokość 265 mm

• Masa własna ≈ 3,8 kg – niska masa zmniejsza obciążenie ratownika podczas rozstawiania linii

Certyfikaty i zgodności z normami

Zastosowanie i korzyści

Zastosowania

• Działania gaśnicze PSP i OSP – łączenie dwóch linii W-75 z pompą lub działkiem wodno-pianowym 110 mm

• Zasilanie autopomp hydrantowych – zwiększenie wydajności przy ograniczonym przekroju sieci wodnej

• Inżynieria wodna i rolnictwo – łączenie przewodów irygacyjnych do pojedynczej rury transportowej

• Budownictwo i przemysł – awaryjne zasilanie rurociągów technologicznych lub układów chłodzenia

Korzyści użytkownika

• Większa wydajność – sumaryczny przepływ z dwóch linii B redukuje spadki ciśnienia na długich dystansach

• Elastyczność konfiguracji – szybka rozbudowa systemu bez dodatkowych narzędzi

• Oszczędność czasu – klapa zwrotna automatycznie steruje kierunkiem przepływu

• Trwałość i łatwa konserwacja – gładkie powierzchnie i aluminium odporne na zabrudzenia

Obsługa i serwis

1. Montaż: podłącz oba wloty STORZ 75 mm do linii zasilających; następnie podłącz wylot 110 mm do węża głównego lub króćca pompy

2. Eksploatacja: stopniowo zwiększaj ciśnienie w liniach; klapa zwrotna samoczynnie wyrówna przepływ

3. Czyszczenie: po akcji przepłucz wnętrze czystą wodą, usuń piasek i zanieczyszczenia z uszczelek

4. Konserwacja: dwa razy w roku smaruj pierścienie zabezpieczające silikonem technicznym, sprawdzaj stan uszczelek EPDM

5. Przechowywanie: transportuj w dedykowanym uchwycie lub skrzyni w pojeździe

6. Kontrola okresowa: raz w roku wykonaj próbę ciśnieniową 2,4 MPa oraz oględziny połączeń

Specyfikacja techniczna

FAQ – Często zadawane pytania

Czy zbieracz współpracuje z każdym wężem 75 mm?
Tak, zastosowano standardowe złącza STORZ 75, kompatybilne z polskimi i europejskimi wężami pożarniczymi.

Jak działa klapa zwrotna?
Wewnątrz korpusu znajduje się aluminiowa klapa na osi, która pod naporem wody zamyka się, gdy ciśnienie w jednym wlocie spadnie poniżej wartości progowej.

Czy mogę korzystać z piany gaśniczej?
Tak, uszczelki EPDM są odporne na środki pianotwórcze i łagodne chemikalia.

Jak długo wytrzymują uszczelki?
Przy prawidłowej konserwacji nawet 5–7 lat; należy je wymieniać po spękaniu lub utracie elastyczności.

Czy zbieracz wymaga certyfikowanej próby ciśnieniowej?
Zaleca się coroczną próbę wodną 2,4 MPa w ramach przeglądu sprzętu armaturowego.

Czy urządzenie jest objęte gwarancją?
Tak, producent udziela 24-miesięcznej gwarancji na szczelność i trwałość korpusu.

Czy można stosować zbieracz w odwrotnym kierunku?
Nie, kierunek przepływu jest określony przez konstrukcję klapy; odwrócenie może spowodować blokadę przepływu.

Zbieracz 2×75/110 z klapą zwrotną stanowi kluczowe ogniwo w nowoczesnych instalacjach przeciwpożarowych, umożliwiając bezpieczne i wydajne połączenie dwóch linii tłocznych 75 mm w jedną linię 110 mm. Aluminiowa konstrukcja, certyfikat CNBOP-PIB, zgodność z PN-M-51153 oraz zintegrowana klapa zwrotna czynią z niego niezawodne rozwiązanie dla PSP, OSP i przemysłu, gdzie liczy się szybkie, bezawaryjne zasilanie w wodę lub pianę gaśniczą. Dzięki niskiej masie, starannemu wykończeniu i łatwej konserwacji urządzenie gwarantuje wieloletnią eksploatację nawet w najtrudniejszych warunkach terenowych.
