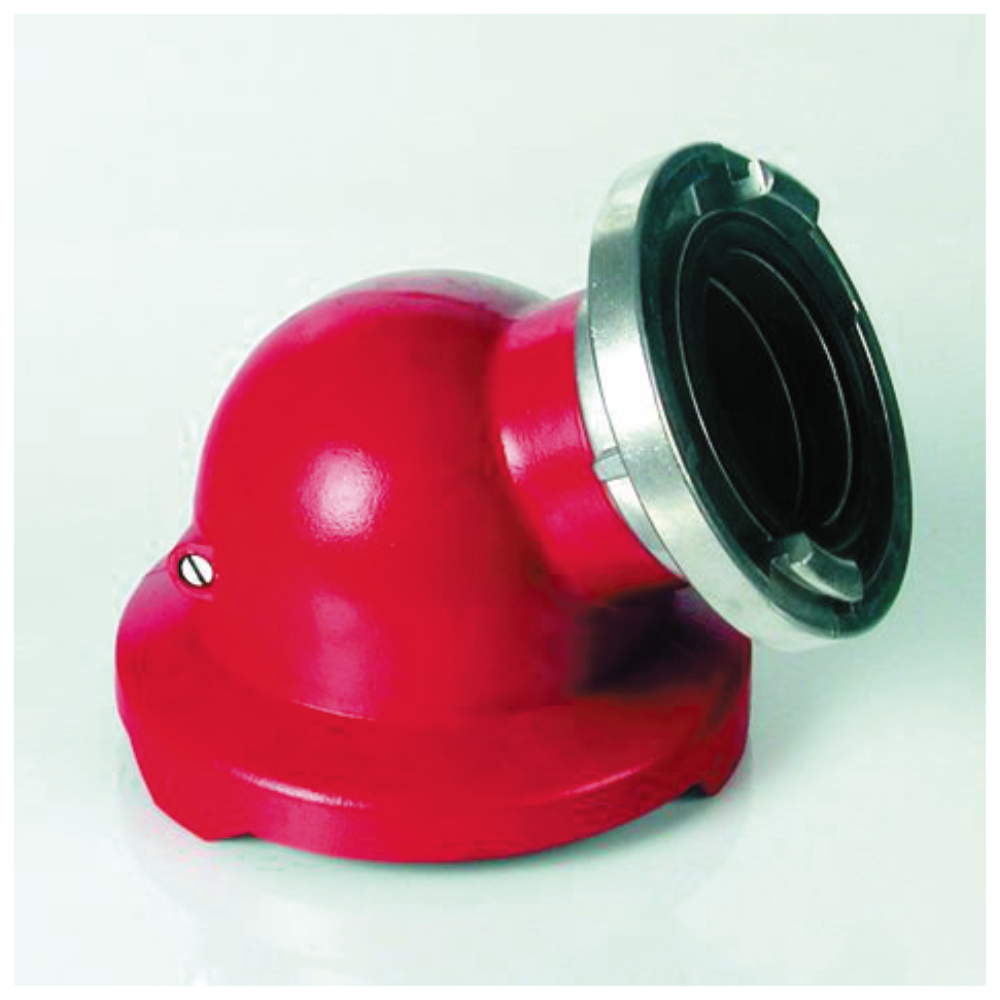

Smok ssawny skośny 110 – profesjonalny opis i specyfikacja

Opis ogólny produktu

Smok ssawny skośny 110 to specjalistyczny element linii ssawnej motopomp pożarniczych i pomp wysokowydajnych, zaprojektowany z myślą o błyskawicznym odprowadzaniu wody z zalanych pomieszczeń, wykopów budowlanych czy zbiorników naturalnych. Dzięki skośnej, stabilnej konstrukcji urządzenie może pracować tuż przy dnie, pozostawiając zaledwie 20 mm wody, co minimalizuje czas i koszt późniejszego dosuszania podłoża. Wbudowany zawór zwrotny zapobiega cofaniu się słupa wody po wyłączeniu pompy, a aluminiowy korpus z wymiennym sitem o oczkach 6,8 mm chroni wirnik przed kamieniami, liśćmi i innymi zanieczyszczeniami o większej granulacji.

Najważniejsze cechy i funkcjonalność

• Przepływ nominalny 1600 l/min – zaspokaja wymagania większości motopomp klasy średniej i ciężkiej, gwarantując stałą, wysoką wydajność linii gaśniczej.

• Minimalny poziom zasysania 20 mm – pozwala niemal całkowicie opróżnić zalane pomieszczenie, ograniczając szkody po powodzi lub awarii instalacji wodnej.

• Nasada 110/A systemu Storz – błyskawiczne, beznarzędziowe łączenie z wężami ssawnymi Ø110 mm; pełna kompatybilność z wyposażeniem PSP, OSP i służb ratowniczych.

• Odlewy aluminiowe AlSi11 – lekka, korozyjnie odporna konstrukcja ułatwia transport i redukuje obciążenie ratowników podczas długich akcji.

• Skośny korpus – obniża ryzyko zassania powietrza przy niskim lust­rze wody i umożliwia stabilne oparcie na nierównym podłożu.

• Zawór zwrotny z dźwignią serwisową – szybkie odpowietrzanie linii i pełna kontrola nad słupem cieczy bez potrzeby zdejmowania smoka z węża.

• Sito ochronne z wymiennymi wkładami – łatwe w czyszczeniu; drobne oczka zatrzymują piasek i żwir, chroniąc wirnik pompy.

Certyfikaty i zgodność z normami

Smok ssawny skośny 110 spełnia wymagania normy PN-86/M-51152, regulującej parametry armatury ssawnej stosowanej w ochronie przeciwpożarowej. Zastosowane nasady odpowiadają systemowi PN-91/M-51038 (Storz 110/A), co gwarantuje pełną wymienność z krajową i europejską armaturą strażacką. Certyfikowane materiały i procesy odlewnicze zapewniają długą żywotność oraz odporność na ciśnienie robocze typowe dla motopomp do 10 bar.

Zastosowanie i korzyści

1. Straż pożarna (PSP/OSP) – budowa linii ssawnej podczas poboru wody z rzek, jezior, stawów, zbiorników przeciwpożarowych czy basenów przeciwpożarowych.

2. Ratownictwo powodziowe – szybkie wypompowywanie wody z piwnic, garaży podziemnych i kanałów technicznych po intensywnych opadach.

3. Budownictwo i inżynieria lądowa – odwodnienie wykopów, fundamentów oraz tuneli w trakcie prac ziemnych.

4. Rolnictwo i leśnictwo – napełnianie i opróżnianie zbiorników irygacyjnych, opryskiwaczy oraz tymczasowych rezerwuarów wody.

5. Zakłady komunalne – usuwanie wody deszczowej z kanalizacji burzowej i studzienek podczas awarii pompowni.

Korzyści z wdrożenia tego modelu obejmują skrócony czas interwencji, mniejsze zużycie sprzętu (dzięki ochronie wirnika), a także niższe koszty eksploatacji wynikające z prostej, modułowej budowy i tanich części zamiennych.

Obsługa i serwis

1. Przed użyciem – sprawdź stan uszczelki Storz 110/A oraz płynne działanie dźwigni zaworu zwrotnego.

2. Podczas pracy – utrzymuj smoka na dnie zbiornika; unikaj nagłych zmian położenia, aby nie zaciągnąć powietrza.

3. Po zakończeniu pompowania – otwórz dźwignię, aby spuścić resztkę wody, przepłucz sito czystą wodą pod ciśnieniem i usuń osady mineralne.

4. Konserwacja okresowa – raz na kwartał demontuj sito, sprawdź integralność oczek (6,8 mm) i oczyść korpus z kamienia wodnego; co sześć miesięcy nasmaruj oś zaworu smarem silikonowym dopuszczonym do kontaktu z wodą pitną.

5. Magazynowanie – przechowuj w suchym, wentylowanym miejscu, z dala od działania promieni UV i substancji agresywnych chemicznie.

Specyfikacja techniczna

FAQ – Często zadawane pytania

1. Jak podłączyć smoka ssawnego skośnego 110 do węża?
Wystarczy wpiąć nasadę 110/A w złącze Storz węża ssawnego i przekręcić bagnet do oporu – bez użycia narzędzi.

2. Czy model skośny różni się od prostego?
Tak. Konstrukcja skośna pozwala zasysać wodę z niższego poziomu (do 20 mm) i zmniejsza ryzyko zapowietrzenia pompy, zwłaszcza gdy lustro wody szybko opada.

3. Jaki jest maksymalny przepływ tego smoka?
Parametry nominalne wynoszą 1600 l/min przy ciśnieniu roboczym motopompy około 0,8 MPa.

4. Czy sito można wymienić?
Tak, sito ochronne jest mocowane śrubami; producent oferuje wkłady zapasowe o tej samej średnicy oczek (6,8 mm).

5. Jak często należy serwisować zawór zwrotny?
Standardowo raz w roku lub częściej, jeśli smok pracuje w wodzie o wysokiej zawartości piasku. Kontrola obejmuje szczelność klapy i czystość gniazda gumowego.

6. Z jakimi pompami współpracuje ten model?
Kompatybilny ze wszystkimi motopompami i pompami pływającymi wyposażonymi w nasadę ssawną 110/A, w tym z popularnymi motopompami PO5, PO8, TOHatsu VC82 i podobnymi.

7. Czy urządzenie posiada homologację PSP?
Zgodność z PN-86/M-51152 oraz systemem Storz 110/A oznacza pełną akceptację w procedurach zakupowych PSP i OSP.

Smok ssawny skośny 110 łączy w sobie wysoką wydajność (1600 l/min), niskie zasysanie (20 mm) i niezawodną, aluminiową konstrukcję. Zgodność z normą PN-86/M-51152 oraz systemem Storz gwarantuje pełną wymienność ze sprzętem ratowniczym używanym w Polsce i w Europie. Dzięki zintegrowanemu zaworowi zwrotnemu i łatwemu serwisowi model ten stanowi pewne rozwiązanie zarówno dla jednostek straży pożarnej, jak i firm budowlanych oraz służb komunalnych. Inwestując w ten smok, zyskujesz krótszy czas akcji, mniejsze ryzyko uszkodzeń pompy i długą, bezproblemową eksploatację urządzenia.
