Rozdzielacz kulowy K 75/52-75-52 – niezawodny podział głównej linii na trzy gałęzie

Opis ogólny produktu

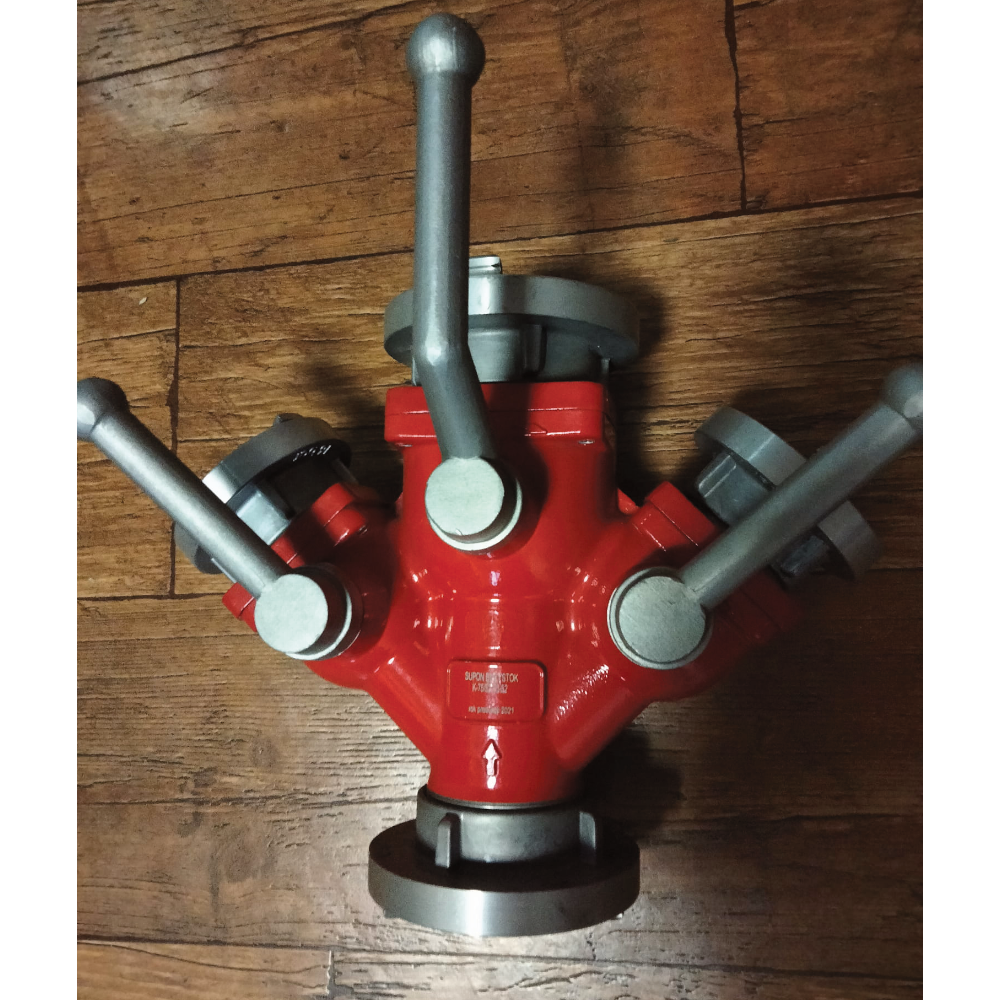

Rozdzielacz kulowy K 75/52-75-52 to profesjonalne urządzenie armaturowe zaprojektowane do rozdzielania strumienia wody lub piany z węża W-75 (nasada B) na dwie oddzielne linie W-52 (nasady C) oraz równoległą linię W-75. Dzięki tej konfiguracji można jednocześnie zasilać trzy niezależne stanowiska gaśnicze – przykładowo dwie prądownice średniego prądu oraz działko wodne lub odcinek przedłużający magistralę 75 mm. Aluminiowy korpus, niezależne zawory kulowe oraz ergonomiczne dźwignie sprawiają, że rozdzielacz jest lekki, odporny na korozję i łatwy w obsłudze nawet w grubych rękawicach bojowych. Urządzenie spełnia wymagania normy PN-91/M-51048, a w wariancie produkcyjnym z dopuszczeniem CNBOP-PIB może być włączone do oficjalnego wyposażenia jednostek PSP i OSP.

Najważniejsze cechy i funkcjonalność

Konstrukcja i materiały

• Odlew z aluminium Al-Si-Mg – zwiększa wytrzymałość przy zachowaniu niskiej masy całkowitej ok. 5 kg

• Zawory kulowe ze stali nierdzewnej – gwarantują płynne otwieranie i zamykanie przepływu bez przecieków

• Uszczelnienia NBR i tarflen – odporne na temperatury od −30 °C do +90 °C oraz na standardowe środki pianotwórcze

• Trzy niezależne wyjścia – dwa 52 mm i jedno 75 mm, każdy wyposażony w dźwignię z poliamidu oraz wizualne oznaczenia stanu zaworu

• Nóżki stabilizacyjne – zapewniają stabilne oparcie na podłożu nawet przy pulsującym ciśnieniu linii

Ergonomia i bezpieczeństwo

• Dźwignie z ergonomicznymi uchwytami – umożliwiają obsługę w rękawicach, obrót 90° pełne otwarcie/zamknięcie linii

• Kompaktowe wymiary – długość ok. 310–340 mm, szerokość ok. 300–360 mm, wysokość ok. 205–225 mm

• Minimalne straty ciśnienia – kanały przepływowe zaprojektowane z myślą o współczynniku przepływu ≥ 0,90

Certyfikaty i zgodności z normami

Zastosowanie i korzyści

Przykładowe scenariusze użycia

1. Front pożaru budynku – zasilenie dwóch prądownic W-52 na klatce schodowej i równoczesne podanie linii W-75 na dach

2. Gaszenie pożarów lasu – odcięcie dwóch linii szybkiego natarcia 52 mm z głównej magistrali 75 mm

3. Zawody sportowo-pożarnicze – szybki, precyzyjny podział linii w konkurencjach z nalewakiem i wężami

4. Zakłady przemysłowe – natychmiastowe przekierowanie wody na instalacje chłodzące i do hydrantów wewnętrznych

Kluczowe korzyści użytkownika

• Pełna kontrola – wyłącz jedną gałąź bez przerywania zasilania pozostałych

• Oszczędność czasu – brak konieczności stosowania dodatkowych trójników czy redukcji

• Trwałość i niezawodność – odporność na uderzenia hydrauliczne, korozję i ścieranie

• Uniwersalność – kompatybilność z najpopularniejszymi systemami STORZ

Obsługa i serwis

1. Montaż – upewnij się, że uszczelka płaska w nasadzie wlotowej 75 mm jest elastyczna i czysta

2. Eksploatacja – rozpoczynać pompowanie wody przy zamkniętych zaworach wyrzutowych

3. Czyszczenie – po akcji przepłukać urządzenie czystą wodą i pozostawić do wyschnięcia

4. Konserwacja – smarować gniazda kulowe co 6 miesięcy smarem silikonowym odpornym na wodę

5. Przeglądy techniczne – raz w roku przeprowadzić próbę ciśnieniową 2,4 MPa

6. Przechowywanie – transportować w skrzyni sprzętowej, chronić przed działaniem soli i chemikaliów

Specyfikacja techniczna

FAQ – Często zadawane pytania

Czy rozdzielacz może pracować z pianą gaśniczą?
Tak, materiały są odporne na typowe środki pianotwórcze. Po akcji należy dokładnie wypłukać i osuszyć urządzenie.

Jaki jest spadek ciśnienia przy dużym przepływie?
Przy przepływie około 800 l/min spadek ciśnienia wynosi w przybliżeniu 0,2 bar.

Czy dźwignie można obsługiwać w grubych rękawicach bojowych?
Tak, są ergonomicznie zaprojektowane i umożliwiają pewny chwyt nawet w grubych rękawicach.

Jak często trzeba wymieniać uszczelki?
Zalecana wymiana co 3–5 lat lub po wykryciu nieszczelności.

Czy urządzenie nadaje się do montażu w linii pionowej?
Tak, może pracować pod dowolnym kątem, choć optymalnie w pozycji poziomej.

Czy dostępna jest wersja z nasadą obrotową?
Tak, dostępna jest wersja K 75/52-75-52 z nasadą obrotową.

Rozdzielacz kulowy K 75/52-75-52 łączy w sobie lekką, a zarazem wytrzymałą konstrukcję z pełną funkcjonalnością niezbędną w działaniach ratowniczo-gaśniczych. Aluminiowy korpus, odporne uszczelnienia i zawory kulowe umożliwiają szybką konfigurację linii wodnych oraz niezawodną pracę przy ciśnieniu roboczym 1,6 MPa. Dzięki trzem niezależnym wyjściom i intuicyjnemu sterowaniu ratownicy mogą elastycznie dostosować taktykę gaszenia do dynamicznie zmieniających się warunków. Spełnienie norm PN-91/M-51048, możliwość uzyskania dopuszczenia CNBOP-PIB oraz prosta obsługa serwisowa czynią ten rozdzielacz pewnym wyborem dla każdej jednostki PSP, OSP czy zakładu przemysłowego, który stawia na niezawodność, bezpieczeństwo i skuteczność działań.
