Łącznik kątowy 75

Opis ogólny produktu

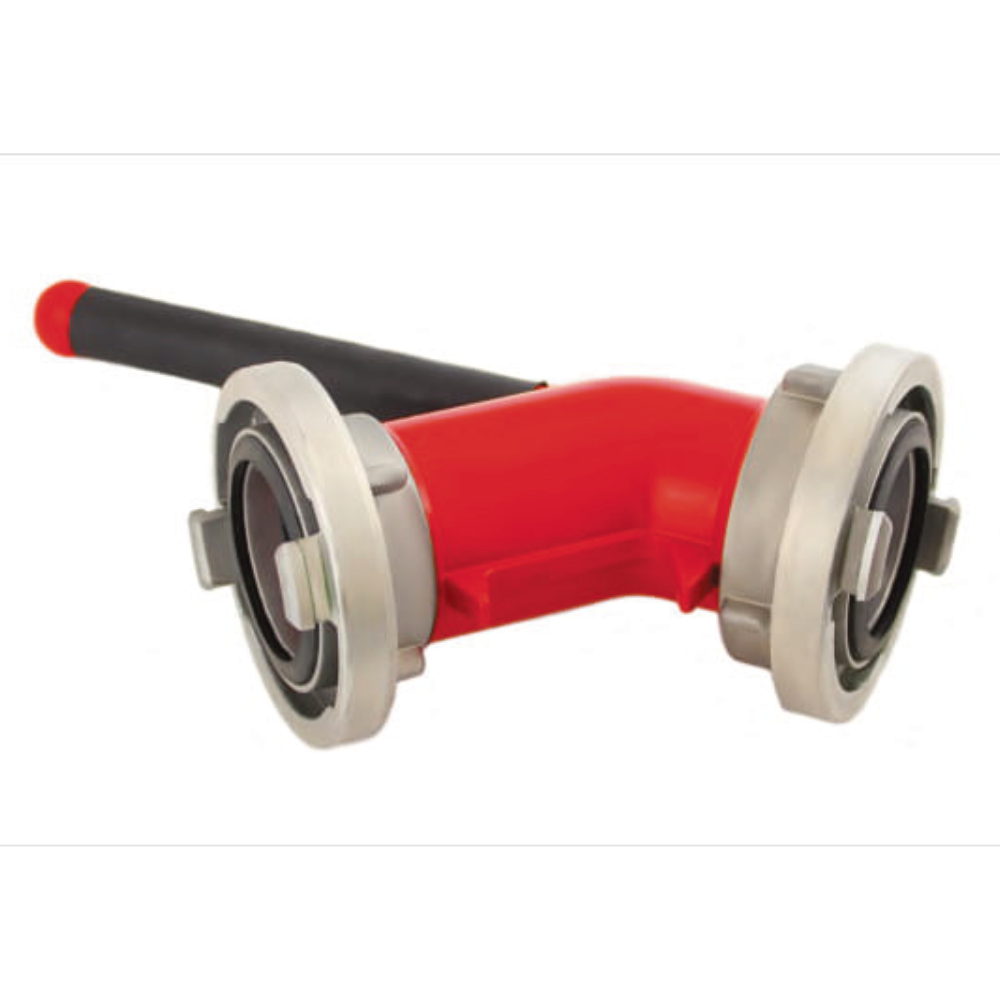

Łącznik kątowy 75 to specjalistyczna kształtka aluminiowa w układzie kolana, wyposażona w nasady Storz B (75/75), która pozwala poprowadzić linię gaśniczą pod bezpiecznym kątem, eliminując ostre załamania węża i tym samym zmniejszając straty ciśnienia oraz ryzyko uszkodzeń o krawędzie murów, parapety czy balustrady. Ergonomiczny uchwyt umieszczony w górnej części korpusu ułatwia przenoszenie i stabilizację urządzenia nawet w rękawicach, a stalowy hak w dolnej części pozwala oprzeć łącznik o szczebel drabiny lub krawędź okna, odciążając operatora prądownicy. Dzięki masie zaledwie 1,8 kg urządzenie nie obciąża znacząco linii gaśniczej i może być montowane w dowolnym miejscu między motopompą a prądownicą.

Najważniejsze cechy i funkcjonalność

• Nasady Storz B/B, rozstaw knag 89 mm – kompatybilne z większością węży tłocznych Ø75 mm stosowanych w PSP, OSP, zakładach chemicznych i przemyśle.

• Kąt wygięcia 90° – chroni wąż przed niekorzystnym zagięciem i stabilizuje strumień wody, redukując spadki wydajności linii.

• Lekki korpus z aluminium AK-11 – odlewany ciśnieniowo stop zapewnia wysoką wytrzymałość mechaniczną i naturalną odporność korozyjną nawet przy pracy w wodach o podwyższonej kwasowości.

• Uchwyt stalowy z gumową okładziną – antypoślizgowe wykończenie poprawia chwyt w mokrych warunkach, umożliwia również oparcie elementu na ramieniu strażaka, co odciąża nadgarstek podczas długich rotacji.

• Hak stabilizujący – ułatwia zaczepienie kolana o elementy konstrukcyjne budynku i utrzymanie stałego kierunku przepływu bez dodatkowych pasów mocujących.

• Uszczelnienie NBR – odporne na starzenie i kontakt z mieszaninami pianotwórczymi; gwarantuje szczelność układu do ciśnienia roboczego 1,6 MPa.

• Kompaktowe wymiary (375 × 215 × 126 mm) – mieszczą się w standardowych kasetach samochodów gaśniczych typu GBA, GCBA i SLRr.

Certyfikaty i zgodność z normami

Łącznik został zaprojektowany i wyprodukowany w pełnej zgodności z normą PN-93/M-51074, która definiuje wymagania materiałowe, wymiarowe i wytrzymałościowe dla kształtek kątowych stosowanych w armaturze pożarniczej. Spełnia także kryteria systemu złączy Storz, co zapewnia wymienność z osprzętem europejskich producentów węży i prądownic. Aluminium klasy AK-11 pochodzi z atestowanych odlewów, a proces produkcji podlega kontroli jakości zgodnie z systemem zarządzania ISO 9001, co gwarantuje powtarzalną jakość i ścisłą tolerancję wymiarową.

Zastosowanie i korzyści

1. Działania gaśnicze PSP i OSP – montaż kolana przy prądownicy prostuje wąż, ułatwia celowanie, stabilizuje strumień i zmniejsza obciążenie dłoni ratownika.

2. Ratownictwo wysokościowe – hak łącznika pozwala bezpiecznie zawiesić wąż na drabinie, chroniąc go przed załamaniem na ostrym szczeblu.

3. Zabezpieczenie linii przy zasilaniu z hydrantu – kolano odciąża nasadę hydrantową, zapobiega jej wyrwaniu w razie gwałtownego szarpnięcia.

4. Budownictwo i przemysł – przy odwadnianiu wykopów oraz transporcie wody technologicznej kolano ułatwia przeprowadzenie węża przez otwory lub koryta kablowe.

5. Trening strażacki – dzięki małej masie i poręcznym wymiarom sprawdza się na poligonach ćwiczeń, gdzie wielokrotne łączenie i rozłączanie węży wymaga trwałego sprzętu.

Korzyści dla użytkownika:

• Mniejszy wysiłek fizyczny

• Dłuższa żywotność węży

• Szybsze rozwinięcie linii

• Bezpieczne użytkowanie na wysokości

Obsługa i serwis

• Kontrola przed akcją: sprawdź czystość komór knag, elastyczność uszczelki NBR oraz sztywność nitów uchwytu.

• Montaż: wsuwaj nasady bagnetowe do oporu i przekręcaj ćwierć obrotu w prawo; upewnij się, że zatrzask knagi wskoczył w ząb węża.

• Praca: trzymaj uchwyt w osi węża; unikaj gwałtownego skręcania korpusu, aby nie przekroczyć tolerancji uszczelki.

• Czyszczenie po użyciu: spłucz kolano czystą wodą, usuń piasek z gwintu bagnetowego, przetrzyj uchwyt szmatą nasączoną środkiem antykorozyjnym.

• Konserwacja okresowa: co 6 miesięcy wymień smar silikonowy na pierścieniach uszczelniających i skontroluj moment dokręcenia śrub hak-uchwyt; co 24 miesiące przeprowadź próbę hydrostatyczną 2,4 MPa przez 5 minut.

• Magazynowanie: kolano przechowuj w suchym, zacienionym miejscu, najlepiej w skrzyni narzędziowej; unikaj długotrwałego kontaktu z solanką odlodzeniową.

Specyfikacja techniczna

FAQ – Często zadawane pytania

Jak zamocować łącznik kątowy 75 do węża?
Nasuń nasadę Storz B na końcówkę węża i przekręć bagnet o 90°, aż knagi zatrzasną się w zębach pierścienia.

Czy kolano pasuje do wszystkich prądownic typu turbo?
Tak, jeżeli wyjście prądownicy zakończone jest nasadą Storz B.

Jakie medium oprócz wody można przepompowywać przez łącznik?
Uszczelka NBR pozwala na kontakt z wodą z dodatkiem środków pianotwórczych oraz z wodą morską. Nie zaleca się pompować olejów ani rozpuszczalników.

Jaka jest różnica między łącznikiem kątowym a prostym?
Łącznik prosty nie zmienia kierunku przepływu. Kolano 90° umożliwia prowadzenie węża pod kątem i zapobiega jego załamaniom.

Czy urządzenie wymaga homologacji CNBOP?
Zgodność z PN-93/M-51074 i systemem Storz wystarcza, aby sprzęt był dopuszczony do użytkowania przez jednostki PSP i OSP.

Jak długo wytrzymuje uszczelka?
Przy właściwej eksploatacji i konserwacji gumowa uszczelka NBR zachowuje funkcjonalność nawet przez 5 lat.

Czy kolano można łączyć szeregowo?
Tak, lecz zaleca się stosowanie maksymalnie jednego kolana na 20 m linii gaśniczej, aby ograniczyć straty ciśnienia.

Łącznik kątowy 75 to niezawodna, ergonomiczna kształtka do prowadzenia linii gaśniczych pod kątem, zwiększająca bezpieczeństwo pracy ratowników i żywotność węży. Aluminiowy korpus, stalowy uchwyt z powłoką antypoślizgową oraz system Storz B/B gwarantują wytrzymałość, szybki montaż i uniwersalność zastosowania. Dzięki zgodności z normą PN-93/M-51074 i odporności na trudne warunki środowiskowe łącznik kątowy 75 jest idealnym wyborem dla jednostek straży pożarnej, firm przemysłowych i komunalnych.
