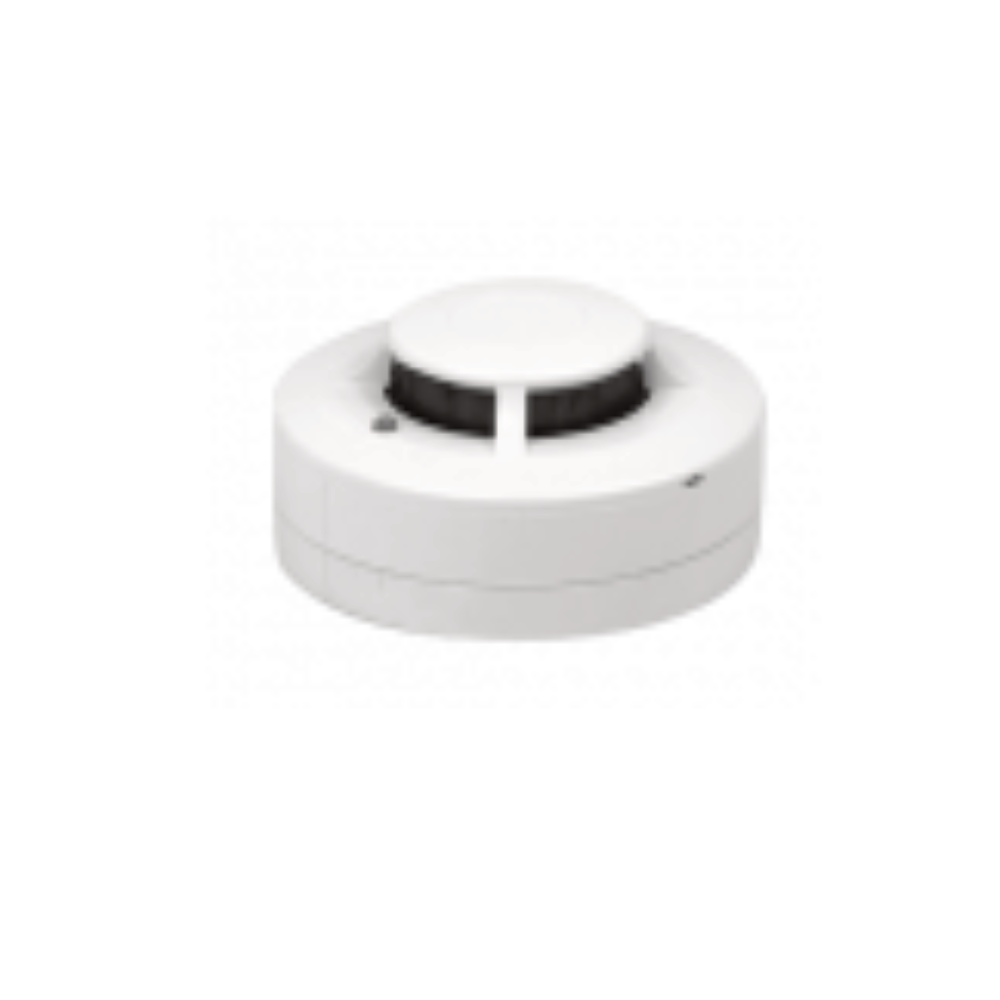

Fotoelektryczna czujka dymu i temperatury EA318-4H

Opis ogólny produktu

EA318-4H to zaawansowana technologicznie, 4-przewodowa czujka pożarowa, która integruje dwa niezależne mechanizmy detekcji: sensor fotoelektryczny (dym) oraz termiczny (temperatura 57 °C). Dzięki temu umożliwia wczesne wykrywanie zarówno pożarów tlących się, jak i nagłych wzrostów temperatury.

Zasilanie czujki mieści się w zakresie 12–24 V DC, co pozwala na elastyczną integrację z centralami alarmowymi oraz przeciwpożarowymi. Czujka wyposażona jest w przekaźnikowe wyjście NO/NC, sygnalizację LED oraz układ kompensacji zanieczyszczeń. W obudowie o średnicy 100 mm i wysokości 60 mm mieści się pełna elektronika pomiarowa i system analizy sygnału.

Najważniejsze cechy i funkcjonalność

• Podwójna detekcja: wykrywanie dymu oraz wzrostu temperatury powyżej 57 °C (tryb A1R).

• Sensor optyczny: działa na zasadzie rozproszenia światła przez cząsteczki dymu.

• Zgodność z normami pożarowymi: PN-EN 54-5 oraz PN-EN 54-7.

• Wyjście przekaźnikowe NO/NC: umożliwia współpracę z centralami alarmowymi i systemami sygnalizacji pożaru.

• Niski pobór prądu: jedynie 35 µA w trybie czuwania.

• Sygnalizacja optyczna LED: zielona – czuwanie, czerwona – alarm.

• Funkcja kompensacji zanieczyszczeń: automatyczne dopasowanie czułości do poziomu zabrudzenia.

• Test ręczny: możliwość przeprowadzenia testu funkcjonalnego.

• Wymienna głowica czujki: łatwa konserwacja i serwis.

• Obudowa z materiału trudnopalnego ABS: zwiększona odporność i bezpieczeństwo.

Certyfikaty i zgodności z normami

• PN-EN 54-7: norma dla optycznych czujek dymu.

• PN-EN 54-5: norma dla czujek termicznych (klasa A1R).

• CE: zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa.

• Zgodność z dyrektywami EMC i LVD.

• Produkcja zgodna z ISO.

Zastosowanie i korzyści

Zastosowanie czujki EA318-4H:

• Budynki mieszkalne (domy jednorodzinne, bloki).

• Obiekty użyteczności publicznej (szkoły, urzędy, biblioteki).

• Budynki komercyjne (biura, hotele, sklepy).

• Magazyny i hale przemysłowe.

• Pomieszczenia techniczne.

• Instalacje wentylacyjne i klimatyzacyjne.

Korzyści dla użytkownika:

• Wczesne wykrycie dymu i pożaru.

• Wiarygodne działanie nawet w zapylonym środowisku.

• Szybka reakcja na wzrost temperatury.

• Możliwość pracy w systemach niskonapięciowych.

• Długi okres eksploatacji.

• Niezawodna ochrona bez fałszywych alarmów.

• Łatwa integracja z systemami alarmowymi.

Obsługa i serwis

Montaż:

• Montaż na suficie w centralnym punkcie pomieszczenia.

• Minimalna odległość od ścian: 0,5 m.

• Zalecana wysokość: minimum 2,4 m od podłogi.

Okablowanie:

• 4 przewody: para zasilająca oraz para do przekaźnika alarmowego.

• Stosowanie przewodów typu YTDY lub UTP.

Konserwacja:

• Regularne przeglądy co 6 miesięcy.

• Czyszczenie sprężonym powietrzem lub odkurzaczem.

• Czyszczenie sitka detektora miękką ściereczką.

Testowanie:

• Miesięczny test funkcji alarmowej.

• Możliwość użycia sprayu testowego lub przycisku na płytce.

Wymiana:

• Zalecana co 10 lat lub po zgłoszeniu degradacji przez system diagnostyczny.

Specyfikacja techniczna

FAQ – Często zadawane pytania

Czy czujka posiada sygnalizator dźwiękowy?
Nie, urządzenie przekazuje sygnał do centrali alarmowej, która aktywuje sygnalizator zewnętrzny.

Czy można stosować czujkę w systemie Smart Home?
Tak, dzięki przekaźnikowi NO/NC czujka może współpracować z modułami inteligentnego domu.

Czy czujka zareaguje tylko na dym?
Nie, czujka reaguje również na temperaturę powyżej 57 °C lub jej gwałtowny przyrost.

Jak często należy sprawdzać działanie czujki?
Rekomenduje się test funkcjonalny przynajmniej raz w miesiącu oraz przegląd techniczny co 6 miesięcy.

Czy urządzenie działa na baterie?
Nie. Wymaga zasilania 12–24 V DC z systemu alarmowego lub zasilacza.

Czy urządzenie można zamontować w kuchni?
Tak, z zachowaniem odpowiednich odległości od źródeł pary i tłuszczu, aby uniknąć fałszywych alarmów.

Czy czujka nadaje się do instalacji przemysłowej?
Tak, szczególnie w pomieszczeniach o podwyższonej temperaturze lub zapyleniu.

Fotoelektryczna czujka dymu i temperatury EA318-4H to nowoczesne i niezawodne urządzenie służące do wczesnego wykrywania pożaru. Dzięki połączeniu dwóch technologii detekcji – optycznej oraz termicznej – zapewnia maksymalną skuteczność w różnorodnych warunkach. Jest zgodna z najważniejszymi normami europejskimi, a jej niski pobór prądu, kompensacja zanieczyszczeń i łatwa konserwacja czynią ją idealnym rozwiązaniem zarówno dla budynków mieszkalnych, jak i przemysłowych.

Prosta integracja z systemami alarmowymi i możliwość pracy w inteligentnych instalacjach sprawiają, że EA318-4H to czujka, która z powodzeniem sprawdzi się w każdym profesjonalnym systemie bezpieczeństwa pożarowego.
